港珠澳大橋樂平口岸工程也應用了虹吸雨水系統

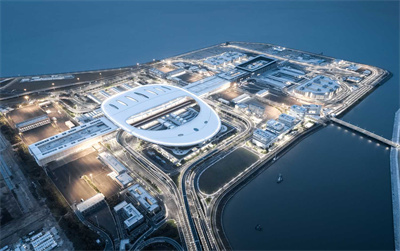

港珠澳大橋珠海口岸工程屬超大型交通樞紐建設項目，是我國一座“三地通關”口岸，也是我國一座建在填海人工島上的口岸工程。其中包括檢務樓A區、檢務樓B區以及珠海側交通、貨檢區、交通連廊等，總建筑面積約50萬㎡。

因口岸位于海上人工島，珠海地處臺風多發地區，本工程雨水排水設計采取一系列針對性措施，經受住了2017年8月“天鴿”和2018年9月“山竹”兩次超級臺風的考驗。經過6年的設計和施工，港珠澳大橋珠海口岸項目于2018年10月順利完工。困難的設計和分析問題。

珠海口岸位于人工島，受臺風的影響較大，尤其是在交通樞紐的地下室，地下室上方為橢圓形拱形鋼結構大屋蓋，中間開敞的月牙形中段下方為7.50m的交通室外平臺，上層為地下室頂板。為滿足地下室采光通風及消防需要，本區域設置了部分開放的下沉廣場，而交通地下室則與旅檢樓A地下室相連接，設有停車車庫、備用倉庫、強弱電機室、消防泵房、冷凍機房等重要設備機房，短期內積水將會造成較為嚴重的后果。所以，設計采用“高水高排，低水低排”的雨水排泄策略，將大屋蓋、7.50m的雨水直接引入室外雨水系統，只在地下室層采用潛水泵加壓提升后排入室外雨水系統，并盡量減少雨水流入地下室，防止內澇。

建筑給水排水設計規范(GB50015-2003,2009年版)4.9.5規定，下沉式廣場雨水收集系統的設計年限為5~50年，具體取值還應根據其內部結構、雨水收集系統的重要性、雨水收集系統在下沉式廣場中的作用以及雨水收集系統對城市和特大城市的短期影響等因素確定；而在室外排水設計規范(GB50014-2006,2016年版)3.2.4規定，下沉式廣場雨水收集系統的設計年限為30~50年。

根據珠海臺風暴雨多的特點，結合工程的特點，結合穩定、可靠的要求，設計了一種雨水收集再利用周期的上限(見表1)。

地下室上面是一座橢圓形的拱形鋼結構大屋蓋，屋頂面積很大(約93534㎡），，地下室頂板作為一種戶外公共汽車停車場，上面沒有覆蓋物，不能鋪設雨水管道，雨水管道只能通過地下室頂板梁下面的橫管，以接收外部的雨水。如果使用傳統的重力流或半有壓屋面雨水排水系統，則需要在屋面上收集雨水，沿著豎管引到地下室，在地下室頂板上敷設橫管，然后接到戶外的雨水井口。這種橫管需要有一定的坡度才能沿著排水方向排出，而管道則是從起點到地下室外墻距離較遠，既要占用大量的建筑空間，又大大加深了室外雨水管道的埋深。

針對以上問題，大屋蓋和7.50m室外平臺均采用虹吸雨水系統，雨水天溝和虹吸雨水斗設在鋼質屋蓋上，雨水天溝和虹吸雨水斗設在-5.85m的地下室高位懸吊管路直接接室外雨水井，與傳統的重力流或半有壓式雨水排水系統相比，虹吸雨水排水系統的較大優點是雨水管道可以在地下室頂板梁下不放坡地敷設橫管，橫管從起點到地下室外墻之間的距離較長，且不影響建筑物層高和室外雨水管網的高度。另外，節省立管數目及管徑，減少各立管間的接地管數，更符合建筑的美觀要求，特別是對于大空間、大型金屬結構的建筑，虹吸系統更具應用價值。

雨水 地下室
