2p漏電保護器原理圖解

漏電保護器開關的工作原理將其分為三大類，電壓型、電流型以及脈沖型。電壓型漏電保護開關接于變壓器中性點和大地間，當觸點時中性點偏移對地面產生電壓，從而起到保護動作切斷電源，但是由于它是對整個配變低壓網進行保護，所以不能夠分級保護。
由于停電范圍大，動作較為頻繁，目前已經被淘汰。而脈沖型電流保護器在發生觸電時，三相不平衡漏電流的相位以及幅值突然發生了變化，以此為動作信號，目前被廣泛的運用在電流型漏電保護器上。

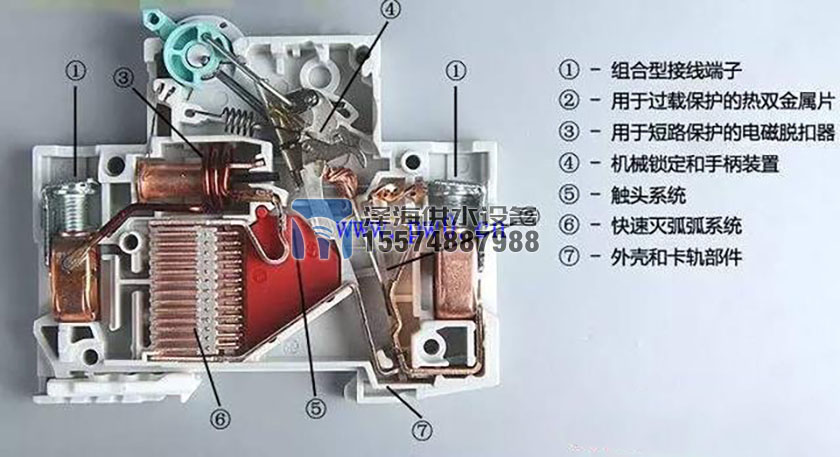

漏電保護開關的種類
1、只是具有漏電保護斷電功能，使用時必須與熔斷器、熱繼電器、過流繼電器等保護元件配合。
在其基礎上，同時具有過載保護功能。
在其基礎上，同時具有過載、短路保護功能。
在其基礎上，同時具有短路、過負荷、漏電、過壓、欠壓功能。
漏電保護開關的動作原理
是在一個鐵芯上有兩個組：一個輸入電流繞組和一個輸出電流繞組，當無漏電時，輸入電流和輸出電流相等，在鐵芯上二磁通的矢量和為零，就不會在第三個繞組上感應出電勢，否則第三繞組上就會感應電壓形成，經放大去推動執行機構，使開關跳閘。
三相漏電開關原理
三相漏電開關指的是漏電電流動作保護器,也被稱為漏電保護器、漏電保護開關,主要的作用是當設備發生漏電故障時或是對人體有致命危險情況下進行觸電保護。
