半絕緣和全絕緣pt的區別

半絕緣和全絕緣pt的區別
全絕緣電壓有二個絕緣子

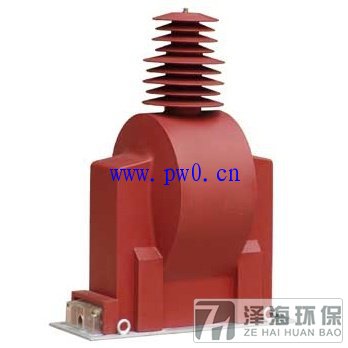

給圖片看看就知道了：左邊是全絕緣電壓互感器 右邊是半絕緣電壓互感器
全絕緣電壓互感器的一次繞組線頭接線柱有高壓絕緣子（或高壓套管）；
半絕緣電壓互感器的一次繞組每相只引出一個接線柱（絕緣子或高壓套管），一次繞組的另一個尾端在內部接殼了（沒有高壓絕緣子或高壓套管）。
因?yàn)榘虢^緣電壓互感器的一次繞組有一頭與殼體連接死了，所以，沒辦法在一次側加1.5倍的工頻試驗電壓（加上去繞組就會受到超過額定值————1.5倍），所以，生活水箱，只能在二次側加三倍頻電壓做試驗。
